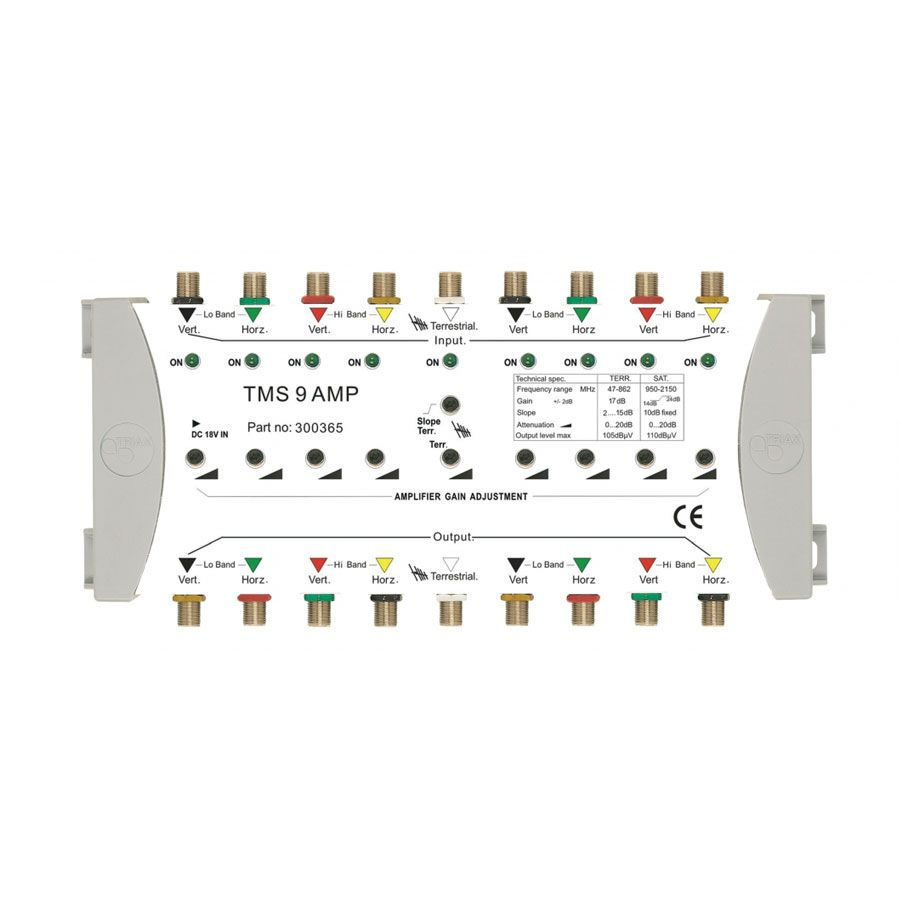

Triax TMS 9 AMP multiswitch versterker

Omschrijving

De Triax TMS 9 is een satellietlijnversterker voor twee satellietpositie. De lijnversterker is voorzien van niveauregeling en wordt gebruikt als hoofd- en eindversterker in cascade systemen of bij meerdere schakelboxen met satellietverdelers. De versterker moet lokaal worden gevoed.

9 in- en uitgangen

Triax heeft de TMS 9 lijnversterker voorzien van 9 ingangen en 9 uitgangen, 8x SAT en 1 x terrestrisch. De versterker kan dempingsverlies door bekabeling compenseren.

Specificaties

• Voorzien van kleurgecodeerde IF en TER ingangen
• Type connector: F (female)
• DC ingangsconnector: Phone
• Aantal uitgangen: 8x SAT, 1x TER
• Max. uitgangsniveau SAT bij -35dB IMD3: 110 dBµV
• Uitgangsniveau TER 47-862MHz: 105 dBµV
• Frequentiebereik: 5-862 / 950-2150MHz
• Frequentiebereik SAT: 950-2150MHz
• Gain - SAT (met 5dB slope): 20-25dB
• Gain - TER (47-862MHz): 17dB (± 2)
• Noise figure SAT: < 12.0 dB
• Instelbare attenuator SAT: 0-20 dB
• Instelbare attenuator TER: 0-20 dB
• Weerstand: 75 ?
• DC spanning: 18VDC
• Bedrijfstemperatuur: -20..50 °C
