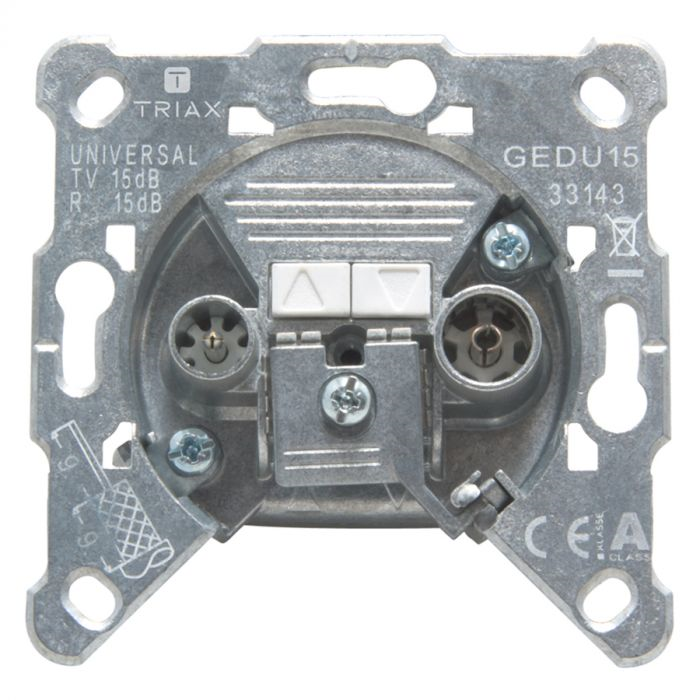

Triax GEDU 15 TV/FM WCD 15db breedband rijgdoos

Omschrijving

Rijgdoos: 15 dB aansluitdemping

Triax GEDU 15 is een RTV/SAT rijgdoos (doorlusdoos) met 15 dB aansluitdemping en slechts 1 dB doorgangsdemping. Hij heeft 2 wide band sockets met allebei een frequentiebereik van 5-2400 MHz. Verder biedt deze wandcontactdoos verschillende aansluitalternatieven voor eindapparatuur en doorlopend CATV-frequentiebereik met de mogelijkheid tot reverse channel.

Met de Triax GEDU 15 rijgdoos kunt u achteraf een breedband-netwerk met satellietontvangst upgraden of inbouwen.

Technische gegevens Triax GEDU 15 rijgdoos

• Frequentiebereik
  • IN-OUT: 5-2150 (2400) MHz
  • RF: 5-2150 (2400) MHz
  • TV: 5-2150 (2400) MHz
• Afscherming
  • @ 1000...2400 MHz: ≥ 55,0 dB
  • @ 300-470 MHz: ≥ 80,0 dB
  • @ 30-300 MHz: ≥ 85,0 dB
  • @ 470-1000 MHz: ≥ 75,0 dB
• Demping
  • Doorgangsdemping IN-OUT @SAT: 1,6 dB (±0,4)
  • Doorgangsdemping IN-OUT: 1,0 dB (±0,4)
  • Aansluitdemping IN-TV: 14,5 dB
  • Aansluitdemping IN-RF: 14,5 dB
• Isolatie
  • OUT-FM: 36,0 dB
  • OUT-TV: 36,0 dB
  • TV-FM: >24,0 dB
• Retourverlies
  • FM: 14,0 dB
  • IN: 19,0 dB
  • OUT: 20,0 dB
  • TV: 14,0 dB
• Impedantie: 75 ?
• Screening Efficiency: EN50083-2 (klasse A)
• MTBF (mean time between failures): >1.000.000 uur

• Connector
  • IN-OUT: Spring Clamp Termination
  • RF: IEC-female
  • TV: IEC-male
• Kabeldiameter
  • Binnengeleider: 0,58-1,15 mm
  • F-female: 0,6-1,13 mm
  • Buitenmantel: 4,5-7,2 mm
  • Buitengeleider: 3,7-5,8 mm
• Tensile Strength
  • Binnengeleider 1 (Ø): > 25 @ 0,75mm N/mm2
  • Binnengeleider 2 (Ø): > 50 @ 1,13mm N/mm2

• Temperatuur
  • Transport: -40 tot +70 °C
  • Opslag: -25 tot +55 °C
  • Operationeel: -25 tot +55 °C

• Materiaal: gegoten zink
• Afmetingen (h x b x d): 70,6 x 70,6 x 21,9 mm
• Gewicht: 96 gram
